水控機安裝注意要點

文章出處：http://m.www-434455.com 作者：鄭州興邦科技技術部

1、機器安裝位置：

       a、控制器距離地面1.5米以上。

       b、要盡量安裝在水流噴濺的位置。

2、用線標準：

      a、通訊線采用國標0.75以上雙芯屏蔽線。

       b、電源線采用國標2.5的。

3、通訊線連接方式：（如下圖）

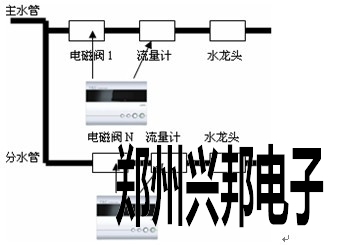

4、電磁閥流量計安裝方法：

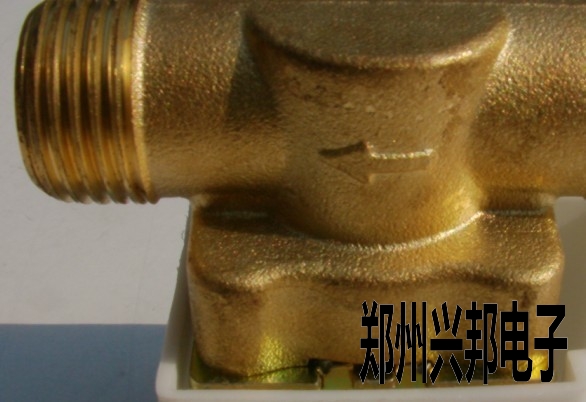

電磁閥如下圖：

注意圖片箭頭方向是出水方向（流量計和電磁閥都在側面，電動閥在底部）



接線方法：



紅 色：12V 電源     黑 色：GND   接電源

綠 色：485+            黃 色：485-    通訊線

白 色：電磁閥        籃 色：電磁閥  （二極管加到電磁閥兩端白線接二極管白端，藍線接黑端）

棕 色：流量計電源（紅）           接流量計紅色

紫 色：流量計電源（黑）           接流量計黑色

淺 綠或灰色線：流量計信號線       接流量計黃色



如選用電動閥則：電動閥紅色：接電源正極

                      黑線：接電源負極

                      綠色：接機器白線

                      注意：藍線不用



注意：

1、 如您選用的是脫機的機器，綠色和黃色線請剪去約5cm，兩根線之間請不要短路；

2、 如您沒有選用流量計請把棕 色、紫 色、淺 綠或灰色線剪去約5cm，三根線之間請不要短路；
